Типы реакторов

Теоретически возможны более 100 разных типов реакторов, различающихся топливом, замедлителем и теплоносителями. В большинстве обычных реакторов в качестве теплоносителя используется вода, либо под давлением, либо кипящая.

Реактор с водой под давлением. В таких реакторах замедлителем и теплоносителем служит вода. Нагретая вода перекачивается под давлением в теплообменник, где тепло передается воде второго контура, в котором вырабатывается пар, вращающий турбину.

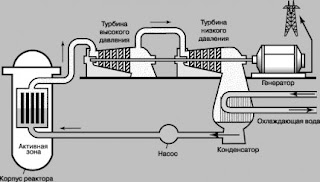

РЕАКТОР С ВОДОЙ ПОД ДАВЛЕНИЕМ.
Нагретая вода подается насосом в парогенератор, где теплота передается во вторичный контур, в котором образуется пар, приводящий в действие турбину.
Кипящий реактор. В таком реакторе кипение воды происходит непосредственно в активной зоне реактора и образующийся пар поступает в турбину. В большинстве кипящих реакторов вода используется и как замедлитель, но иногда применяется графитовый замедлитель.
КИПЯЩИЙ РЕАКТОР.
Кипение воды происходит в активной зоне реактора. Образующийся пар приводит в действие турбогенератор.
Реактор с жидкометаллическим охлаждением. В таком реакторе для переноса теплоты, выделяющейся в процессе деления в реакторе, используется жидкий металл, циркулирующий по трубам. Почти во всех реакторах этого типа теплоносителем служит натрий. Пар, образующийся на другой стороны труб первого контура, подается на обычную турбину. В реакторе с жидкометаллическим охлаждением могут использоваться нейтроны со сравнительно высокой энергией (реактор на быстрых нейтронах) либо нейтроны, замедленные в графите или оксиде бериллия. В качестве реакторов-размножителей более предпочтительны реакторы на быстрых нейтронах с жидкометаллическим охлаждением, поскольку в этом случае отсутствуют потери нейтронов, связанные с замедлением.

Газоохлаждаемый реактор. В таком реакторе теплота, выделяющаяся в процессе деления, переносится в парогенератор газом – диоксидом углерода или гелием. Замедлителем нейтронов обычно служит графит. Газоохлаждаемый реактор может работать при гораздо более высоких температурах, нежели реактор с жидким теплоносителем, а потому пригоден для системы промышленного теплоснабжения и для электростанций с высоким кпд. Небольшие газоохлаждаемые реакторы отличаются повышенной безопасностью в работе, в частности отсутствием риска расплавления реактора.

Гомогенные реакторы. В активной зоне гомогенных реакторов используется однородная жидкость, содержащая делящийся изотоп урана. Жидкость обычно представляет собой расплавленное соединение урана. Она закачивается в большой сферический сосуд, работающий под давлением, где в критической массе происходит цепная реакция деления. Затем жидкость подается в парогенератор. Гомогенные реакторы не получили распространения из-за конструктивных и технологических трудностей.
